Distributeur automatique

Présentation du projet

Dans le cadre du projet tutoré de deuxième année de BUT GEII, nous avons conçu et réalisé un distributeur automatique capable de délivrer différents produits (boissons, snacks, etc.).

Le projet s’est déroulé sur une durée totale de 7 semaines et avait pour objectif de mettre en œuvre des compétences en électronique, automatisation, programmation embarquée et communication.

Cahier des charges

• Distribution de 4 produits différents
• Mécanisme fiable (pas de blocage, pas de double distribution)
• Interface utilisateur simple et intuitive
• Système de paiement par badges RFID (fictif)
• Gestion des prix et du stock

Fonctionnalités

Pour l’utilisateur :

• Choisir un produit via un digicode
• Visualiser le produit sélectionné
• Consulter les prix
• Payer à l’aide d’un badge RFID

Pour le propriétaire (via application web/mobile) :

• Modifier les prix des produits
• Recharger les badges de paiement
• Consulter le stock disponible

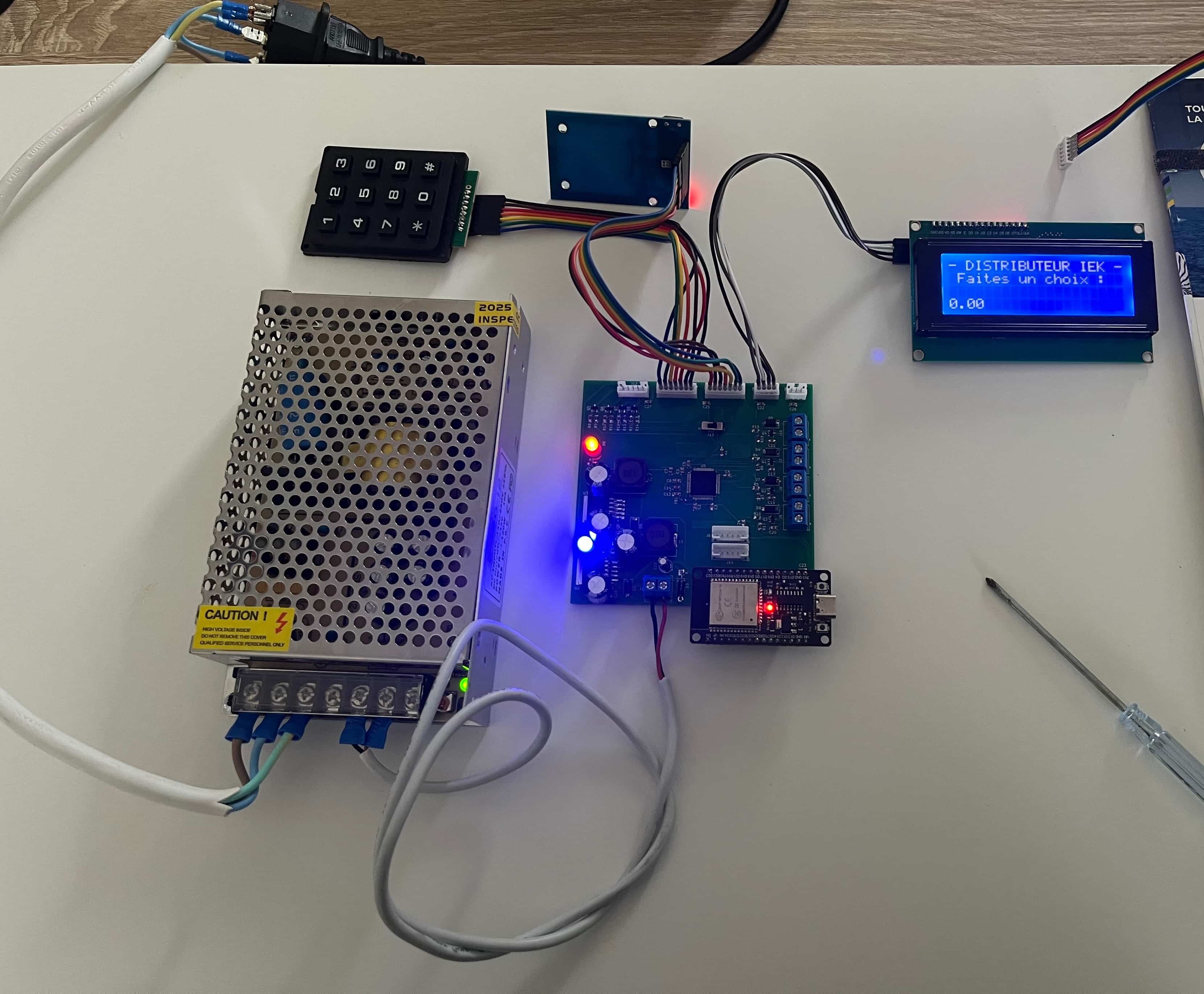

Architecture du système

Le distributeur repose sur une architecture combinant un microcontrôleur STM32 pour la gestion principale et un ESP32 pour la communication Wi-Fi et l’interface web.

• STM32 Nucleo F103RE : pilotage du système
• ESP32 : Wi-Fi et application web
• Écran LCD 20x4 pour l’interface utilisateur
• Afficheurs 7 segments pour l’affichage des prix
• Lecteur RFID pour le paiement
• 4 moteurs pour la distribution des produits
• PCB conçu spécifiquement pour le projet

Travail réalisé

Nous avons commencé par définir l’architecture globale du système et le découpage fonctionnel. Ensuite, nous avons conçu les schémas électroniques et le PCB, puis programmé les différents modules : gestion des moteurs, lecture RFID, affichage, communication avec l’ESP32 et interface web.

Apports du projet

Ce projet tutoré m’a permis de travailler sur un système complexe et complet, intégrant électronique, programmation embarquée, communication réseau et interface utilisateur.

Il m’a également appris à travailler en équipe, à respecter un cahier des charges et à gérer un projet technique sur plusieurs semaines.

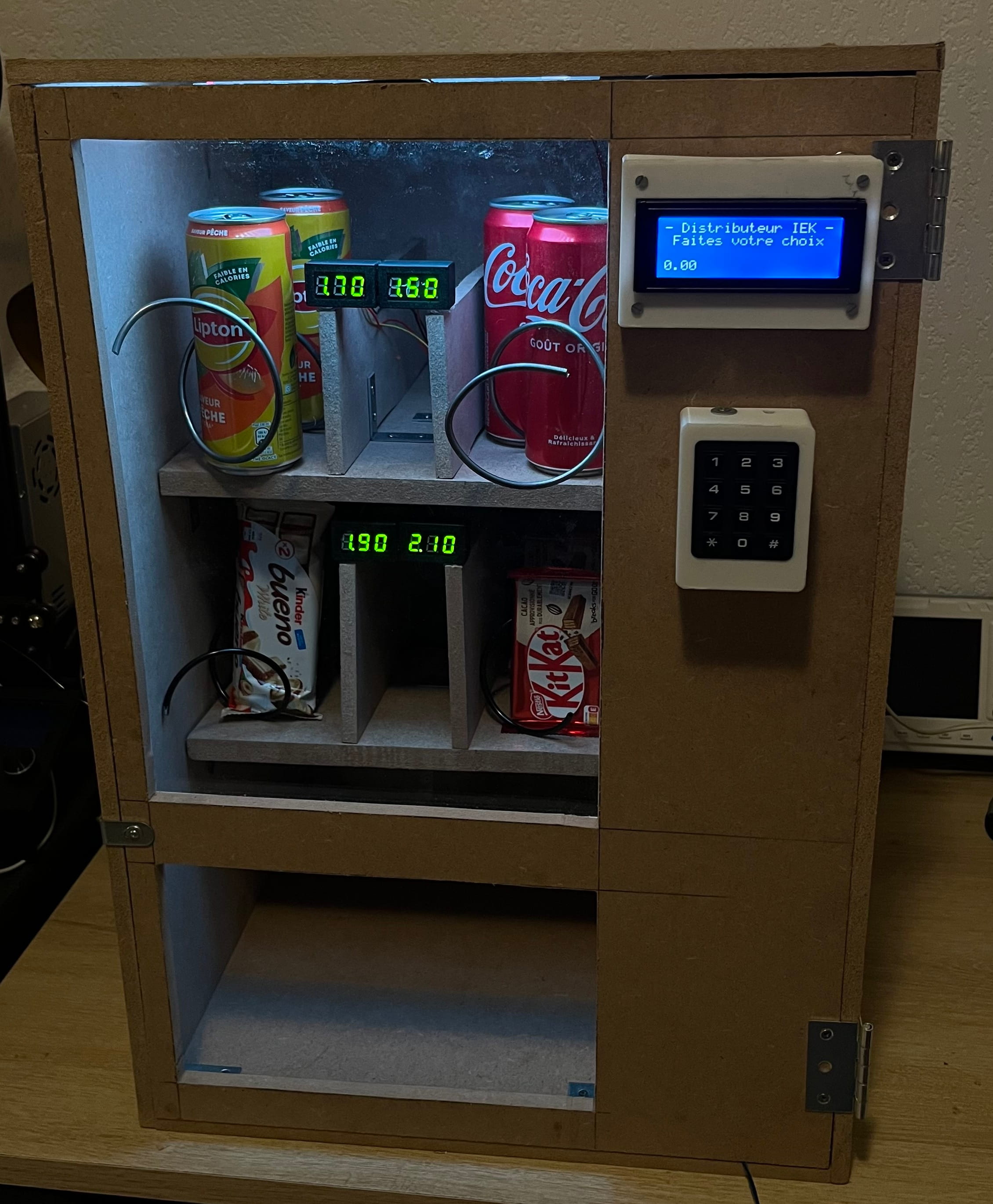

Galerie
