Suivi équatorial

Présentation du projet

Dans le cadre de mes projets personnels, j’ai conçu et réalisé un système de suivi équatorial destiné à la prise de photos du ciel étoilé. L’objectif était de permettre des poses longues sans apparition de filés d’étoiles, afin d’obtenir des images nettes du ciel nocturne.

Ce projet combine mécanique, électronique et compréhension des phénomènes astronomiques.

Problématique du filé d’étoiles

Lors de la prise de photos nocturnes, les étoiles apparaissent sous forme de traits lumineux (appelés filés d’étoiles) lorsque le temps de pose est trop long. Ce phénomène est dû à la rotation de la Terre sur elle-même.

La Terre tourne à une vitesse angulaire d’environ 15° par heure. Ainsi, pendant une pose longue, les étoiles se déplacent progressivement sur le capteur de l’appareil photo, ce qui crée un flou de mouvement.

Principe du suivi équatorial

Le système de suivi équatorial permet de compenser cette rotation en déplaçant lentement l’appareil photo dans le sens inverse du mouvement de la Terre, à la même vitesse angulaire.

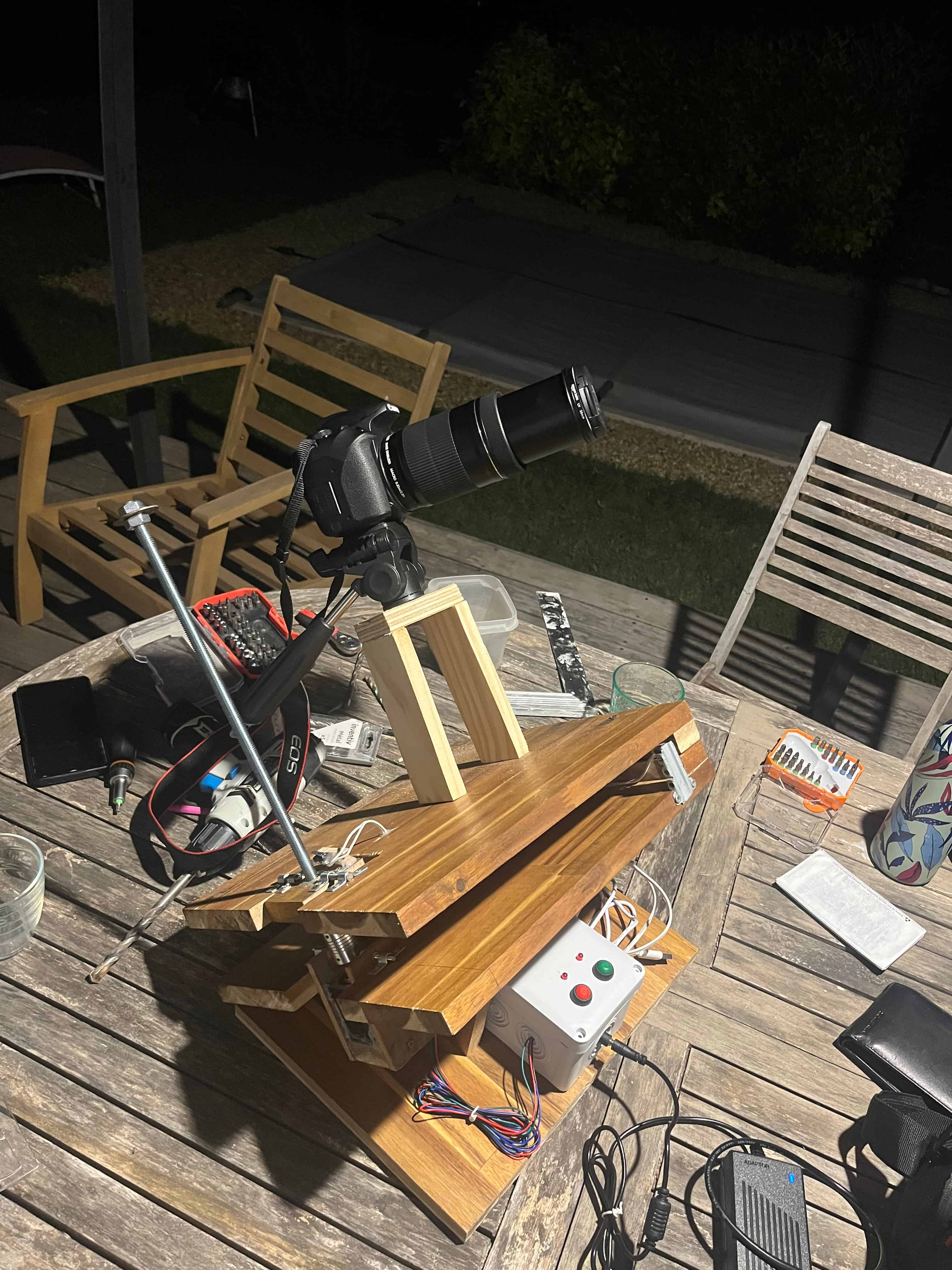

Pour cela, un moteur pas à pas est relié à une tige filetée qui fait monter progressivement une planche supérieure, sur laquelle est fixé l’appareil photo. Ce mouvement précis permet de suivre le défilement des étoiles et d’obtenir des photos nettes.

Technologies utilisées

• Moteur pas à pas
• Tige filetée et structure mécanique en bois

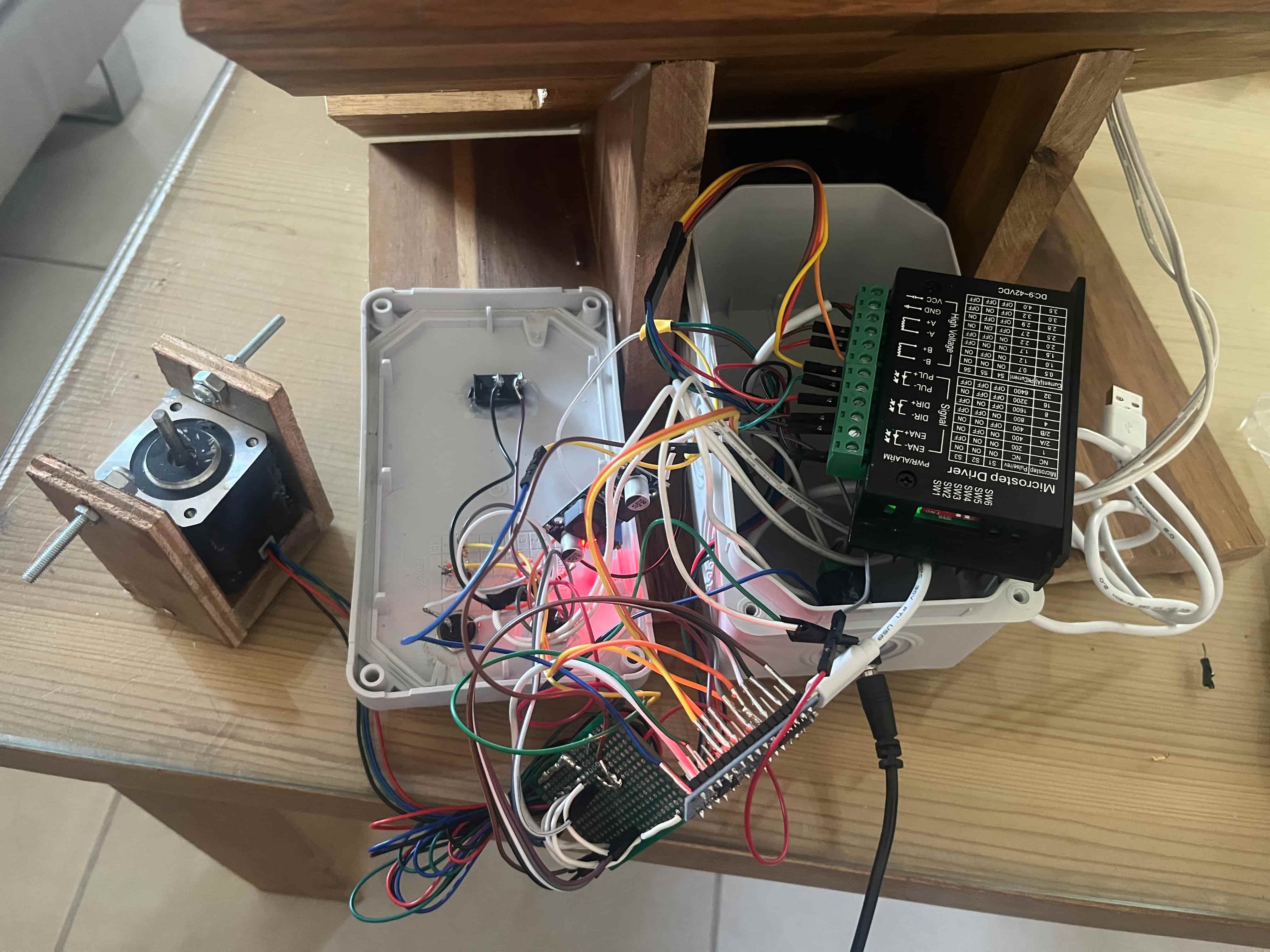

• Système de commande électronique (arduino nano et driver moteur)
• Alimentation autonome (batterie 12V ou adaptateur secteur)
• Appareil photo monté sur support mobile

Apports du projet

Ce projet m’a permis de développer des compétences en automatisation, en précision mécanique et en commande de moteurs. Il m’a également permis de mieux comprendre les phénomènes liés à la rotation terrestre et leur impact en photographie.

Galerie
